配件名称

型号/类型

描述

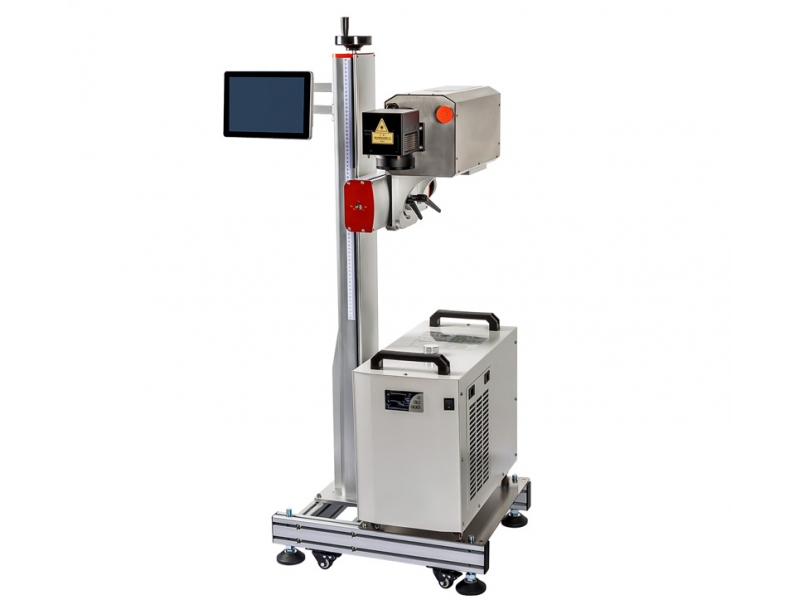

激光器

UV-5W

大族紫外5瓦激光器

扫描振镜

XY双轴平面振镜系统

(二维扫描系统）

SUPERSCAN，标记速度>10000mm/s，寿命大于5-10年，定位精度±0.01mm

打标软件

激光飞行打标控制系统

HAINA,采用工业级嵌入式触摸屏控制系统，采用定制式高速飞打系统，定制高速飞行打标控制系统

软件载体

工业级嵌入式触控系统

HAINA,基于LINUX系统开发，图形可视化触控界面，断电保持，硬体固化防病毒技术

主控电路系统

HAINA

紫外场镜F160

D=110mm直径范围

JGZOE

紫外扩束镜

8X/激光器自带

JGZOE

电源系统

AC-DC

MW

冷却系统

水冷

激志

机体

铝合金+不锈钢

定制

速度传感器

差分2500/脉冲

OMRON

位置检测器

NPN型光纤检测器

HAINA

其它涉及到企业商业机密的相关组件以及技术信息不方便列出！敬请见谅！

技术指标

紫外激光器

激光器参数

激光器

5瓦

波长

355nm

平均输出功率

＞5W@50kHz

输出口光斑大小

TEM00(M2≤1.2)

脉冲重复频率

50kHz-500kHz

光斑圆度

≥90%

脉冲宽度

＜20ns@50kHz

打标头参数

高线速度

高速14000mm/s

标记字符速度

300字符/s,罗马字体，字高1mm

分辨率

3-5μm

打标精度

≤3-5μm

最小打标线宽

≤10μm

标深度

≤1mm(视材料而定)

字体类型

内置多种字体效果选择，字体可编辑

字体效果

点阵或划线打印效果，可自行对字体进行编辑和修改

最小字符高度

≤0.5mm

光学输出特性

打标范围

聚焦镜F=160mm,范围100×100mm(标配）可选配多种范围0-500mm

工作焦距

160mm±2mm(160聚焦镜）

冷却系统

冷却方式

水冷

系统属性

额定功率

0.6KW

电力要求

220V/单相/50Hz/600W

环境温度

18-35℃

其它

维护方式

终身免维护

工业防护

IP54

支持打印信息

可打印文本信息，可变信息，序列号，批号，条形码，二维码，微标及图案。信息打印行数及字体大小不受限制。

适用材料

主要应用于3C行业标记，白色家电，电器外壳标记，食品，药品生产日期的飞动标记，3D打印材料表层去除等领域。

备注：技术参数仅为常规参数，本公司独有技术特征将不在本参数表中列出，例如：在某些材料上优异的打标效果所涉及的技术内容等特殊技术能力将不在本参数表中列明，均以客户的试样为准。
